DESCRIPCIÓN

Información básica.

Material	Metal
Método de aplicación	Hilo de acero de 12,7 mm/15,2 mm.
Uso	Edificio
Función	Tensión del hilo de PC
nombre del producto	Anclaje
Dimensión	Para 12,7 mm, 12,9 mm, 15,1 mm, 15,9 mm. Hilo de PC
Forma de anclaje	Redondo o plano
Paquete de transporte	Caja de madera
Especificación	milímetros
Marca comercial	Winina
Origen	Porcelana
Capacidad de producción	10000 piezas/año

Descripción del Producto

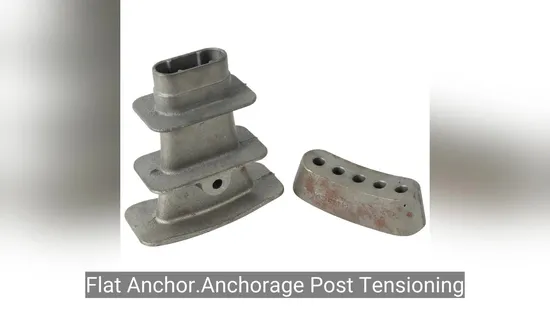

Descripción del productoSe utilizan principalmente para el pretensado lateral de losas huecas de plataformas de puentes y vigas cajón delgadas. Supera la desventaja de que el pretensado está demasiado concentrado debajo del sistema de anclaje grupal y el tamaño de los anclajes en ambas direcciones es grande. El anclaje plano hace que la distribución de la tensión sea más uniforme y razonable, lo que puede reducir aún más el espesor de la estructura.

Parámetro técnico

Datos técnicos del anclaje YJM13
Especificación	Cabeza de ancla		Placa de apoyo		Conducto	Refuerzo en espiral				Estresando a Jack
	ΦA	B	Cuadrado	Redondo	ΦE(ID)	ΦF	h	ΦG	norte
			CD	ΦC*D
YJM13-1	38	40	80×10	-	35	80	30	6	3	QYC270
YJM13-2	76	42	115×80	120×80	45	120	40	8	3	YDC1100
YJM13-3	83	42	120×80	130×80	50	120	40	10	3	YDC1100
YJM13-4	87	42	130×87	135×85	50	135	50	10	3	YDC1100
YJM13-5	97	42	140×92	140×100	55	140	50	10	4	YDC1100
YJM13-6	107	45	150×97	150×125	60	160	50	12	4	YDC1100
YJM13-7	107	45	150×97	150×125	60	160	50	12	4	YDC1100
YJM13-8	117	45	165×115	165×135	60	170	50	12	4	YDC1500
YJM13-9	127	48	175×125	175×140	70	180	50	12	4	YDC1500
YJM13-10	136	48	180×130	180×150	80	200	50	14	4	YDC2500
YJM13-11	138	50	180×130	180×150	80	200	50	14	4	YDC2500
YJM13-12	143	50	190×140	190×150	80	210	50	14	5	YDC2500
YJM13-13	147	53	190×140	190×150	80	210	50	14	5	YDC2500
YJM13-14	153	53	195×150	200×160	80	220	50	14	5	YDC2500
YJM13-15	157	55	195×150	200×160	90	220	50	14	5	YDC2500
YJM13-16	167	55	210×160	210×185	90	240	60	dieciséis	6	YDC2500
YJM13-17	172	58	220×175	235×185	90	240	60	dieciséis	6	YDC3500
YJM13-18	176	58	235×175	235×185	90	260	60	dieciséis	6	YDC3500
YJM13-19	176	58	235×175	235×185	90	260	60	dieciséis	6	YDC3500
YJM13-20	196	60	270×185	260×200	90	270	60	dieciséis	6	YDC3500
YJM13-21	196	63	270×185	260×200	90	270	60	dieciséis	6	YDC3500
YJM13-22	196	sesenta y cinco	270×185	260×200	90	270	60	18	6	YDC3500
YJM13-23	206	sesenta y cinco	295×245	275×260	100	280	60	18	6	YDC4000
YJM13-24	206	68	295×245	275×260	100	280	60	18	6	YDC4000
YJM13-25	216	68	300×260	275×290	100	290	60	18	6	YDC4000
Datos técnicos del anclaje YJM15
Especificación	Cabeza de ancla		Placa de apoyo		Conducto	Refuerzo en espiral				Estresando a Jack
	ΦA	B	Cuadrado	Redondo	ΦE (IDENTIFICACIÓN)	ΦF	h	ΦG	norte
			C×D	ΦC×D
YJM15-1	43	46	80×12	80×20	35	80	30	8	4	QYC270
YJM15-2	83	48	130×85	135×80	50	120	40	10	4	YDC6500
YJM15-3	87	48	130×87	135×85	50	120	40	10	4	YDC650
YJM15-4	97	48	140×92	140×100	50	140	50	10	4	YDC1100
YJM15-5	107	48	150×97	150×120	55	150	50	10	4	YDC1100
YJM15-6	122	50	165×115	165×135	70	170	50	12	4	YDC1500
YJM15-7	122	50	175×125	175×135	70	170	50	12	4	YDC1500
YJM15-8	137	53	180×130	180×150	80	190	50	12	4	YDC2500
YJM15-9	147	53	190×140	190×150	80	200	50	12	4	YDC2500
YJM15-10	157	53	195×150	210×160	90	210	60	14	4	YDC2500
YJM15-11	157	55	210×160	210×160	90	210	60	14	4	YDC2500
YJM15-12	167	55	210×160	210×185	90	230	60	14	4	YDC2500
YJM15-13	177	55	220×175	210×185	90	230	60	14	4	YDC3500
YJM15-14	177	58	225×175	235×185	90	240	60	14	4	YDC3500
YJM15-15	187	60	235×175	235×185	90	260	60	dieciséis	5	YDC3500
YJM15-16	187	60	240×175	235×185	90	260	60	dieciséis	5	YDC3500
YJM15-17	197	63	250×185	265×200	100	280	60	dieciséis	5	YDC4000
YJM15-18	197	63	270×185	265×200	100	280	60	dieciséis	5	YDC4000
YJM15-19	197	63	270×185	265×200	100	280	60	dieciséis	5	YDC4000
YJM15-20	217	68	295×245	285×260	120	290	60	dieciséis	5	YDC5000
YJM15-21	217	70	295×245	285×260	120	290	60	dieciséis	5	YDC5000
YJM15-22	217	70	295×245	285×260	120	290	60	18	5	YDC5000
YJM15-23	237	73	310×260	320×260	120	320	60	18	5	YDC5000
YJM15-24	237	75	310×260	320×260	120	320	60	18	5	YDC5000
YJM15-25	237	78	310×300	320×300	120	330	70	18	5	YDC6500

Detalles y características

Aplicación del productoit is suitable for anchors used for prestressing concrete in the process of engineering construction. Generally used in bridge construction, pre-installed and positioned, and then poured concrete, buried at both ends of the concrete, that is, the two ends of the bellows, which are the end faces set for the stability of the jack during tensioning.Packing & ShippingFAQ1. Are you a manufacturer?Yes. We are one of the leading manufacturers2. Do you have Stock productions to sell?Yes, of course. But we also offer OEM service. Please send us some drawings.3. What information do you want to know if I want to get a quotation?a). The model/size of your products. b). The application for your products. c). Special package methods if you need them. d). Raw material.4. Do you inspect the finished products?Yes. Each step of products will be carried out inspection by the QC department until shipping 5. how can we guarantee quality?Always a pre-production sample before mass production;Always final Inspection before shipment;6. what can you buy from us?Engineering & Construction Machinery, Metal forming equipment, agricultural machinery, Garden machinery, construction machinery7. why should you buy from us not from other suppliers?The company is mainly in industrial processing and manufacturing. It is an entity factory integrating R & D, production, and sales. It has 12 years of design and R & D experience and currently has 15 R & D engineers.Why Choose Us1. 24-hour online service, Chinese, English, Spanish, French, German, and Russian support, and technical guidance.2. When meets machine failure problem, our factory will ensure that the problem is solved within 1 hour.3. Provide machine install video.4. Provide logistics information, like shipping by sea, shipping by express DHL, FEDEX delivery, and real-time tracking service.5. If the machine is broken, Non-human causes, the new device will be provided or new parts will be provided.
